Я увеличил размах авиамодели и оставил только контур - по которому вырезать. Для каждой детали в архиве есть свой чертеж. Так же приложен цветной чертеж авиамодели Ла-7 увеличенный в размах 110 см.
Кто не хочет изготавливать профильное крыло, может сделать плоское из сдвоенного (2-х склеенных между собой) листа потолочки. Надо не забыть только в середину вклеить лонжерон из углепластика или отрезка линейки толщиной в толщину крыла. Отрезок линейки вклеивается вертикально, так он будет лучше воспринимать нагрузку.
Распечатка шаблона
Для распечатки чертежа-шаблона я использовал эту программку. Она позволяет печатать файл на несколько листов, без искажений, рисуя линии отрезки листа. Можно загрузить просто картинку и указать в какой размер картинки вы хотите распечатать.
Размеры по высоте:
Крыло - 55 см Фюзеляж - 91,26 см Хвостовое - 37,85 см
Вырезание из потолочной плитки
Как я уже писал в предыдущих статьях по изготовлению - потолочка гнется в разных плоскостях по разному. Помечаем стороны в которые она гнется хуже и располагаем в шаблоны в этом направлении. У потолочной плитки обрезаем загнутые края. Остается квадрат со стороной около 48.5-49 см.
Начинаем с фюзеляжа
Размещаем на листе потолочки шаблон, обводим и вырезаем.
Теперь вторую часть фюзеляжа и хвостовое
Вторую копию фюзеляжа вырезаем со смещением относительно линии склейки первой части.
Склеиваем разрезанные части фюзеляжа так: с одной стороны скрепляем скотчем, с другой промазываем Титаном, даем подсохнуть, соединяем и кладем на ровную поверхность для полимеризации клея
Пока фюзеляж сохнет - займемся крылом. Вырезаем из потолочной плитки нижние части крыла.
Крыло полностью не входит на лист. К нему из остатков вырежем законцовки - то что не вошло на лист потолочки. В количестве 4-х штук (по 2 на консоль).
Так же из остатков потолочки от крыла вырезаем лонжероны - по 3 на консоль, всего 6 штук. Лонжерон отрезаем по всей длине потолочной плитки, с одной стороны толщина лонжерона 22 мм и 2 мм с другой.
Для формирования лобика крыла вырезаем по форме передней грани консоли 2 заготовки. Ширина 20 мм с внутренней части крыла и 7 мм с краю, где будут законцовки. Я просто наложил вырезанную консоль на обрезок, отчертил и обрезал.

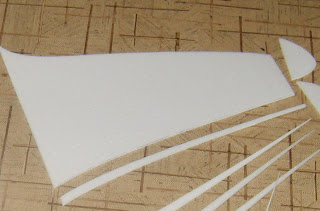

На фото эта деталь прямо под консолью.
У горизонтального стабилизатора отрезаем руль высоты.
Итого получилось следующее:
Завтра вечером займусь сборкой крыла. На описание у меня ушло практически столько же времени - сколько на распечатку и вырезание :)
